Spectrophotometer
5

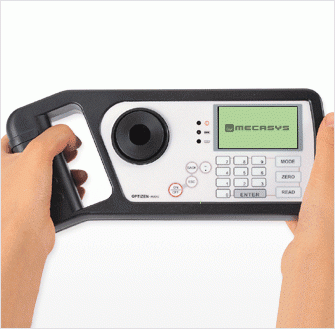

mecasys Optizen-mini
Optizen-mini
◈ Product Information
Optizen-mini는 가시광선 영역에서 사용자가 선정한 최대 4개의 파장을 탑재하여 투과율, 흡광도 및 사용자가 입력한 Factor에 따른 농도를 측정 할 수 있는 초소형 휴대용 분광광도계로서 범용 화학분석, 수질분석, 잔류농약 속성검사, 현장에서의 각종 물질 및 함량분석 등에 널리 사용되고 있는 장비.
• 뛰어난 성능 및 DATA 안정성
기존의 장비에 비해 넓은 측정 범위와 야외에서도 흔들림이 없는 탁월한 안정성을 가지고 있으며 고속의 CPU
채용으로 측정 속도가 매우 빠름.
• 넓은 파장 선택 폭
350nm - 1100nm 사이의 폭 넓은 파장 선택 범위와 다양한 cell 사용이 가능.
• 다양한 기본 응용 프로그램
기본 기능 외에 kinetic graph 표현, standard curve 작성 등을 제공하여 활용도를 높이고 PC와 연결하여 저장된
Data를 Download 가능.
• 완벽한 휴대성
국내 업계 최초로 GD 마크를 획득한 수려한 디자인과 가벼운 무게, 충전 시스템 내장 및 흔들림에도 안정적인 광학계
설계로 야외나 현장 어디에서도 실험실 환경을 구축.
• 대용량의 DATA 저장 공간
내부 대용량의 Memory 탑재로 사용자가 측정한 Data를 최대 2000개 까지 저장가능.
◈ Hardware Specification
• Wavelength Range : User selectable 4 wavelength (350nm - 1100nm)
• Photometric range : 0.000 ~ 3.000 ABS
• Display : 128 X 64 dot matrix graphic LCD
• Readout mode : %T, ABS, CONC, Kinetic
• External communication : RS-232 serial
• Power : 1.5X4 AA Alkaline or Ni-MH Battery, DC 6V 1A Adapter
• Memory : 4Kbyte Measurement data memory
• Cell older : 25mm, 16mm tube (Optional Square cell holder)
◈ Software Specification
Optizen - miniview
• connection : RS-232 9600bps
• 특 징 : 장비 Firmware 종류에 따른 자동 인식 기능
원 터치 Data Upload
Microsoft EXCEL data 활용 가능
Table and Graph display
◈ Accessory
1. Cell holder cover 및 연장 소켓
2. 16mm, 25mm 변환 소켓
3. mini 전용 communication cable
4. 소형 외장 프린터 장착 가능 (Option) 예일테크 2008.05.23
Optizen-mini
◈ Product Information
Optizen-mini는 가시광선 영역에서 사용자가 선정한 최대 4개의 파장을 탑재하여 투과율, 흡광도 및 사용자가 입력한 Factor에 따른 농도를 측정 할 수 있는 초소형 휴대용 분광광도계로서 범용 화학분석, 수질분석, 잔류농약 속성검사, 현장에서의 각종 물질 및 함량분석 등에 널리 사용되고 있는 장비.
• 뛰어난 성능 및 DATA 안정성
기존의 장비에 비해 넓은 측정 범위와 야외에서도 흔들림이 없는 탁월한 안정성을 가지고 있으며 고속의 CPU
채용으로 측정 속도가 매우 빠름.
• 넓은 파장 선택 폭
350nm - 1100nm 사이의 폭 넓은 파장 선택 범위와 다양한 cell 사용이 가능.
• 다양한 기본 응용 프로그램
기본 기능 외에 kinetic graph 표현, standard curve 작성 등을 제공하여 활용도를 높이고 PC와 연결하여 저장된
Data를 Download 가능.
• 완벽한 휴대성
국내 업계 최초로 GD 마크를 획득한 수려한 디자인과 가벼운 무게, 충전 시스템 내장 및 흔들림에도 안정적인 광학계
설계로 야외나 현장 어디에서도 실험실 환경을 구축.
• 대용량의 DATA 저장 공간
내부 대용량의 Memory 탑재로 사용자가 측정한 Data를 최대 2000개 까지 저장가능.
◈ Hardware Specification
• Wavelength Range : User selectable 4 wavelength (350nm - 1100nm)
• Photometric range : 0.000 ~ 3.000 ABS
• Display : 128 X 64 dot matrix graphic LCD
• Readout mode : %T, ABS, CONC, Kinetic
• External communication : RS-232 serial
• Power : 1.5X4 AA Alkaline or Ni-MH Battery, DC 6V 1A Adapter
• Memory : 4Kbyte Measurement data memory
• Cell older : 25mm, 16mm tube (Optional Square cell holder)
◈ Software Specification
Optizen - miniview
• connection : RS-232 9600bps
• 특 징 : 장비 Firmware 종류에 따른 자동 인식 기능
원 터치 Data Upload
Microsoft EXCEL data 활용 가능
Table and Graph display
◈ Accessory
1. Cell holder cover 및 연장 소켓
2. 16mm, 25mm 변환 소켓
3. mini 전용 communication cable
4. 소형 외장 프린터 장착 가능 (Option) 예일테크 2008.05.23
4

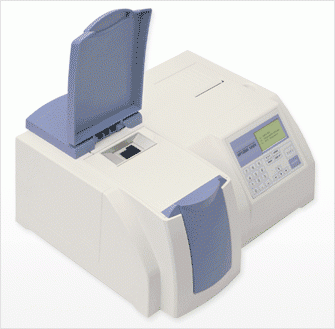

mecasys Optizen 1412UV
Optizen 1412UV
◈ Product Information
Optizen 1412V는 가시광선 영역의 빛을 사용하여 물질을 측정하는 분광광도계로서 물질의 흡광도, 투과율, 농도 등을 측정하며 기존의 저가 장비와는 달리 Graphic LCD를 통한 섬세한 Display와 별도의 수동 조작 없이 간편한 Keypad 입력만으로 모든 측정이 가능하여 이화학 실험 및 수질분석, 잔류농약 속성검사 등에 널리사용되고 있는 범용 가시광선 Spectrophotometer.
• Self Calibration 기능
Power on 시에 장비 스스로 상태를 점검하여 측정시 장비의 상태를 최상으로 유지.
• Auto Gain Control
사용자의 별도의 세팅 없이 전 구간 에서 광량의 세기를 감지하여 광원의 광학적 세기에 대한 차이를 극복하고 이상적인
광원의 특성에 근접하기 위하여 센싱 부분의 Preamp Gain을 자동으로 조절.
• 다양한 응용 프로그램
1412V는 흡광도, 투과율, 농도뿐만 아니라 검량선 작성 모드를 기본적으로 제공하여 활용도를 높였으며, 사용자의
요구에 의한 수질분석 모드, 잔류농약분석모드 등을 탑재 가능.
• PC communication mode
RS-232를 통한 PC와의 연결을 통해 OptizenView를 사용하여 훨씬 다양한 기능을 사용.
◈ Hardware Specification
• Spectral Bandwidth : < 3nm
• Wavelength Range : 340 ~ 1100nm
• Wavelength Accuracy : < 2nm
• Wavelength Repeatability : < 1nm
• Monochoromator : Czerny-turner Type
• Stray light : < 0.1 %T at 340nm
• Photometric Range : -0.1 to 3.0 ABS, 0 to 125%
• Photometric Accuracy : +/- 1% of Reading at 1A
• Stability : 0.003 A/h
• Light source : Tungsten-Halogen Lamp
• Wavelength Calibration : Self Testing
• External Interface : RS-232 (Optional)
• Display : 128 X 64 Dot matrix graphic LCD
• Power requirement : AC 100 ~240V, 50/60Hz 1A
• Dimensions : 385(W) X 344(D) X 180(H)
• Weight : 6.5Kg
◈ Software Specification
• Connection : RS-232
• Mode : ABS/%T/Conc.
Standard curve
Kinetic mode
Survey scan
◈ Accessory
1: Round cell holder - 10mm, 16mm, 예일테크 2008.05.23
Optizen 1412UV
◈ Product Information
Optizen 1412V는 가시광선 영역의 빛을 사용하여 물질을 측정하는 분광광도계로서 물질의 흡광도, 투과율, 농도 등을 측정하며 기존의 저가 장비와는 달리 Graphic LCD를 통한 섬세한 Display와 별도의 수동 조작 없이 간편한 Keypad 입력만으로 모든 측정이 가능하여 이화학 실험 및 수질분석, 잔류농약 속성검사 등에 널리사용되고 있는 범용 가시광선 Spectrophotometer.
• Self Calibration 기능
Power on 시에 장비 스스로 상태를 점검하여 측정시 장비의 상태를 최상으로 유지.
• Auto Gain Control
사용자의 별도의 세팅 없이 전 구간 에서 광량의 세기를 감지하여 광원의 광학적 세기에 대한 차이를 극복하고 이상적인
광원의 특성에 근접하기 위하여 센싱 부분의 Preamp Gain을 자동으로 조절.
• 다양한 응용 프로그램
1412V는 흡광도, 투과율, 농도뿐만 아니라 검량선 작성 모드를 기본적으로 제공하여 활용도를 높였으며, 사용자의
요구에 의한 수질분석 모드, 잔류농약분석모드 등을 탑재 가능.
• PC communication mode
RS-232를 통한 PC와의 연결을 통해 OptizenView를 사용하여 훨씬 다양한 기능을 사용.
◈ Hardware Specification
• Spectral Bandwidth : < 3nm
• Wavelength Range : 340 ~ 1100nm
• Wavelength Accuracy : < 2nm
• Wavelength Repeatability : < 1nm
• Monochoromator : Czerny-turner Type
• Stray light : < 0.1 %T at 340nm
• Photometric Range : -0.1 to 3.0 ABS, 0 to 125%
• Photometric Accuracy : +/- 1% of Reading at 1A
• Stability : 0.003 A/h
• Light source : Tungsten-Halogen Lamp
• Wavelength Calibration : Self Testing
• External Interface : RS-232 (Optional)
• Display : 128 X 64 Dot matrix graphic LCD
• Power requirement : AC 100 ~240V, 50/60Hz 1A
• Dimensions : 385(W) X 344(D) X 180(H)
• Weight : 6.5Kg
◈ Software Specification
• Connection : RS-232
• Mode : ABS/%T/Conc.
Standard curve
Kinetic mode
Survey scan
◈ Accessory
1: Round cell holder - 10mm, 16mm, 예일테크 2008.05.23
3

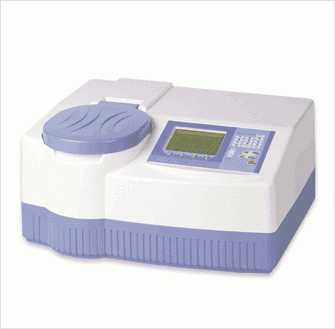

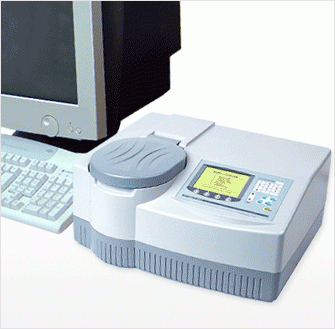

mecasys Optizen 2120UV
Optizen 2120UV
◈ Product Information
간단한 수질분석에서 전문적인 이화학 실험에 이르기까지 다양한 측정이 가능하며,HIGH PRECISION SINE DRIVER 단색화 장치를 장착하여 고정밀-고해상도를 구현하여 NOISE REDUCTION CIRCUIT를 통해 전압 및 신호처리가 안정화 되어 측정값이 정확한 장비.
• ABM(Auto Blank Measuring)측정방식
측정시간의 경과에 따르는 바탕시료 값의 변화를 최소화시키기 위하여 매번 자동적으로 제로값을 실시간 측정하여
보정해서 시간 경과에 따르는 떨림 현상을 최소화.
• AGC(Automatic Gain Control)회로 채용
온도에 따른 빛의 세기를 PHOTODIODE PREAMP의 GAIN을 내부CPU에서 자동적으로 수행하도록 설계.
• LC mirror Changer 시스템
Lamp Changing Mirror는 LC Motor 와 바로 연결되어 벨트 타입의 Mirror에서 발생되는 Banklash현상을 최소화하여
전원 ON시 자동적으로 최대광량을 찾아 광량과 파장 정밀도가 우수.
• 다량-다수의 시료를 한번에 측정가능
CELL HOLDER(8CELL, ROTARY TYPE)을 이용하여 한번에 정확한 시료측정가능.
• 인터페이스를 이용하여 사용자가 편리
PC WINDOWS SOFTWARE인 OPTIZEN VIEW를 이용하여 PC에서 사용시( R232C 케이블이용) 사용자가 손쉽게
사용가능.
◈ Hardware Specification
• Wavelength Range : 190nm to 1100nm
• Spectral Band pass width : < 1nm
• Wavelength Accuracy : < ± 0.5nm
• Wavelength Reproducibility : < ± 0.1nm
• Monochromator : Modified Czerny-turner type With 1200 lines/mm Blazed grating
• Stray Light : 0.05 %T at 220 & 340 nm
• Photometric Range : -0.1 to 3.0A, 0 to 125%
• Photometric Accuracy : < 1% at 1A
• Photometric Reproducibility : ± 0.001A
• Noise Level : < 0.001A
• Drift : 0.002A/hr at 340 nm
• Stability : ±0.002 A/hr
• Light Source : Tungsten and Halogen lamp and Deuterium lamp
• Display Mode : Backlight, Graphical, Liquid Crystal Display with Contrast Control
• Sample Holder : Automatic Rotary type 8-position Multi-Cell Holder
• Interface Ports : RS-232C Serial and Centronics ports
• Wavelength Slew Rate : 5000nm/min
• Wavelength Scan Rate : Maximum 1000nm/min
• Standard Capability : Absorbance / % transmittance, concentration and file manager
• Real-Time PC S/W : Automatic multi-cell & multi-wavelength measure
Advanced multi-survey scan
High order standard curves
Time based scan(simple kinetics)
Absorbance ratio
User defined function
◈ Software Specification
• ABS/%T/Conc. : Display of all Data -%T, ABS, Concentration
Measure Absorbance at up to 10 Wavelengths
Multi Selectors 1 to 7 Cell Number
Selected Unit
• Survey Scan : Scale Mode-Manual, Auto, Cursor, Peaks Valleys
ABS.%T Conversion
• Standard Curve : Single-Point Calibration Curve(Zero or Non-Zero)
Multipoint Calibration Curve Method
(1 st ~3 rd order Regression Curve or Segmented Standard Curve)
Manual Standard Curve: Input Concentration and ABS up to 7
• Simple Kinetics : Measurment Total Time: 2hr, Interval Time:≥1Sec 이상
Data View Type: Graph, or Activity/min
• ABS Ratio : Data view Type: Graph or Table
260/280 Ratio Without Background Correction
260/280 Ratio Without Background Correction at 320nm
• Inhibition Mode : Select a wavelength for Inhibition(at 412nm)
Auto Measuring: Blank/Control Cell
Special Inhibition: Kinetic Inhibition
• Self-Test Mode : Auto-Check- Halogen Lamp, Deuterium Lamp, Wavelength Calibration
Wavelength user Setup: Correct for Wavelength Calibration
◈ Accessory
1. Temperature Cell Holder
2. Micro Volume Cell Holder
3. Long-Path Cell Holder
4. Round Cell Holder
5. Film Cell Holder
6. Sipper System 예일테크 2008.05.23
Optizen 2120UV
◈ Product Information
간단한 수질분석에서 전문적인 이화학 실험에 이르기까지 다양한 측정이 가능하며,HIGH PRECISION SINE DRIVER 단색화 장치를 장착하여 고정밀-고해상도를 구현하여 NOISE REDUCTION CIRCUIT를 통해 전압 및 신호처리가 안정화 되어 측정값이 정확한 장비.
• ABM(Auto Blank Measuring)측정방식
측정시간의 경과에 따르는 바탕시료 값의 변화를 최소화시키기 위하여 매번 자동적으로 제로값을 실시간 측정하여
보정해서 시간 경과에 따르는 떨림 현상을 최소화.
• AGC(Automatic Gain Control)회로 채용
온도에 따른 빛의 세기를 PHOTODIODE PREAMP의 GAIN을 내부CPU에서 자동적으로 수행하도록 설계.
• LC mirror Changer 시스템
Lamp Changing Mirror는 LC Motor 와 바로 연결되어 벨트 타입의 Mirror에서 발생되는 Banklash현상을 최소화하여
전원 ON시 자동적으로 최대광량을 찾아 광량과 파장 정밀도가 우수.
• 다량-다수의 시료를 한번에 측정가능
CELL HOLDER(8CELL, ROTARY TYPE)을 이용하여 한번에 정확한 시료측정가능.
• 인터페이스를 이용하여 사용자가 편리
PC WINDOWS SOFTWARE인 OPTIZEN VIEW를 이용하여 PC에서 사용시( R232C 케이블이용) 사용자가 손쉽게
사용가능.
◈ Hardware Specification
• Wavelength Range : 190nm to 1100nm
• Spectral Band pass width : < 1nm
• Wavelength Accuracy : < ± 0.5nm
• Wavelength Reproducibility : < ± 0.1nm
• Monochromator : Modified Czerny-turner type With 1200 lines/mm Blazed grating
• Stray Light : 0.05 %T at 220 & 340 nm
• Photometric Range : -0.1 to 3.0A, 0 to 125%
• Photometric Accuracy : < 1% at 1A
• Photometric Reproducibility : ± 0.001A
• Noise Level : < 0.001A
• Drift : 0.002A/hr at 340 nm
• Stability : ±0.002 A/hr
• Light Source : Tungsten and Halogen lamp and Deuterium lamp
• Display Mode : Backlight, Graphical, Liquid Crystal Display with Contrast Control
• Sample Holder : Automatic Rotary type 8-position Multi-Cell Holder
• Interface Ports : RS-232C Serial and Centronics ports
• Wavelength Slew Rate : 5000nm/min
• Wavelength Scan Rate : Maximum 1000nm/min
• Standard Capability : Absorbance / % transmittance, concentration and file manager
• Real-Time PC S/W : Automatic multi-cell & multi-wavelength measure
Advanced multi-survey scan
High order standard curves
Time based scan(simple kinetics)
Absorbance ratio
User defined function
◈ Software Specification
• ABS/%T/Conc. : Display of all Data -%T, ABS, Concentration
Measure Absorbance at up to 10 Wavelengths
Multi Selectors 1 to 7 Cell Number
Selected Unit
• Survey Scan : Scale Mode-Manual, Auto, Cursor, Peaks Valleys
ABS.%T Conversion
• Standard Curve : Single-Point Calibration Curve(Zero or Non-Zero)
Multipoint Calibration Curve Method
(1 st ~3 rd order Regression Curve or Segmented Standard Curve)
Manual Standard Curve: Input Concentration and ABS up to 7
• Simple Kinetics : Measurment Total Time: 2hr, Interval Time:≥1Sec 이상
Data View Type: Graph, or Activity/min
• ABS Ratio : Data view Type: Graph or Table
260/280 Ratio Without Background Correction
260/280 Ratio Without Background Correction at 320nm
• Inhibition Mode : Select a wavelength for Inhibition(at 412nm)
Auto Measuring: Blank/Control Cell
Special Inhibition: Kinetic Inhibition
• Self-Test Mode : Auto-Check- Halogen Lamp, Deuterium Lamp, Wavelength Calibration
Wavelength user Setup: Correct for Wavelength Calibration
◈ Accessory
1. Temperature Cell Holder
2. Micro Volume Cell Holder
3. Long-Path Cell Holder
4. Round Cell Holder
5. Film Cell Holder
6. Sipper System 예일테크 2008.05.23
2

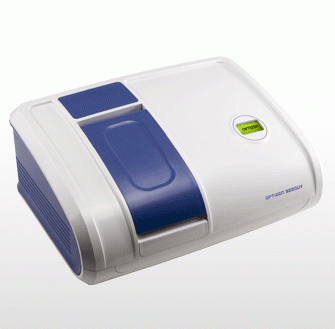

mecasys Optizen 2120UV+
Optizen 2120UV+
◈ Product Information
빛의 양을 전기적 에너지로 바꾸어서 측광(測光)하는 장비로서 광원으로부터 나오는 빛을 필터에 의하여 한정된
파장 범위의 빛을 선택하여 시료용액을 흡광용기(셀)에 담아, 빛을 통과시키어 흡광도를 측정하는 장비.
Optizen2120UV+는 High Precision sine Drive 단색화 장치를 탑재하여 고 정밀/고해상도를 구현하였으며, Noise Reduction Circuit를 통해 전압 및 신호처리가 안정화 되어 측정값이 우수하고 OptizenView(PC Windows Software, Software특허등록)을 이용할 경우 Optizen 2120UV+ 는 기능을 더욱 확장시켜 다양한 분야에 응용.
• ABM(Auto Blank Measuring)측정방식
측정시간의 경과에 따르는 바탕시료 값의 변화를 최소화시키기 위하여 매번 자동적으로 제로값을 실시간 측정하여
보정합니다. 이로 인하여 시간 경과에 따르는 떨림 현상을 최소화하였습니다.
• AGC(Automatic Gain Control)회로 채용
광원(Tungsten-Halogen Lamp)은 짧은 파장의 빛을 얻기 위해서는 온도를 높여야 합니다.
그러나 온도가 올라갈수록 강한 파장과 약한 파장간의 빛의 세기의 차이가 더욱 커지게 됩니다.
이러한 광학적 세기에 대한 차이를 극복하고 이상적인 광원의 특성에 근접하기 위하여 Optizen 2120UV+는
Photodiode Preamp의 Gain을 내부 CPU에서 자동적으로 수행하도록 설계가 되어 있습니다.
• LC mirror Changer 시스템
Lamp Changing Mirror는 LC Motor 와 바로 연결되어 벨트 타입의 Mirror에서 발생되는 Banklash현상을 최대한
줄였습니다. 또한 매번 장비를 켤 때마다 자동으로 최대광량을 찾게 되어 있습니다. 그러므로 Optizen 2120UV+는
광량과 파장 정밀도가 우수합니다.
• 다수/다량의 시료를 한번에 측정
Optizen 2120UV+는 Multi Cell Holder를 별도로 구매하는 타사 제품에 비하여 Automatic Cell Holder
(8Cell, Rotary Type)을 기본으로 제공합니다. 정밀 광로 설계와 마이크로 Micro Stepping 제어 기술로 구현한 Rotary
Type의 8-Cell Holder는 정확하면서도 빠르고 편리한 시료 측정을 할 수 있습니다.
• Easy Interface
Optizen 2120UV+는 데이터를 출력할 경우 일반 프린터를 별도의 연결 장치 없이 바로 연결하여 사용할 수 있습니다.
또한 PC Windows Software인 OptizenView를 이용하여 PC에서 사용할 경우 R232C케이블만으로 간단히
연결할 수 있으며, 기타 액세서리도 간편하게 연결됩니다.
• RTC
전용 칩을 사용하여 데이터를 측정한 시간을 정확히 알 수 있도록 하였습니다.
• Split Beam
2개의 센서보드를 이용하여 빛의 분할 방식을 적용한 Blank a Sample를 통과한 빛과 아무것도 통과하지 않은 2가지
빛을 측정하여 광량변화에 대한 Drift를 보정하는 방식을 구현하였습니다.
◈ Hardware Specification
• RTC
• Split Beam
• Wavelength Range : 190nm to 1100nm
• Spectral Band pass width : < 1nm
• Wavelength Accuracy : < ± 0.5nm
• Wavelength Reproducibility : < ± 0.1nm
• Monochromator : Modified Czerny-turner type With 1200 lines/mm Blazed grating
• Stray Light : 0.05 %T at 220 & 340 nm
• Photometric Range : -0.1 to 3.0A, 0 to 125%
• Photometric Accuracy : < 1% at 1A
• Photometric Reproducibility : ± 0.001A
• Noise Level : < 0.001A
• Drift : 0.002A/hr at 340 nm
• Stability : ±0.002 A/hr
• Light Source : Tungsten and Halogen lamp and Deuterium lamp
• Display Mode : Backlight, Graphical, Liquid Crystal Display with Contrast Control
• Sample Holder : Automatic Rotary type 8-position Multi-Cell Holder
• Interface Ports : RS-232C Serial and Centronics ports
• Wavelength Slew Rate : 5000nm/min
• Wavelength Scan Rate : Maximum 1000nm/min
• Standard Capability : Absorbance / % transmittance, concentration and file manager
• Real-Time PC S/W : Automatic multi-cell & multi-wavelength measure
Advanced multi-survey scan
High order standard curves
Time based scan(simple kinetics)
Absorbance ratio
User defined function
◈ Software Specification
• ABS/%T/Conc. : Display of all Data -%T, ABS, Concentration
Measure Absorbance at up to 10 Wavelengths
Multi Selectors 1 to 7 Cell Number
Selected Unit
• Survey Scan : Scale Mode-Manual, Auto, Cursor, Peaks Valleys
ABS.%T Conversion
• Standard Curve : Single-Point Calibration Curve(Zero or Non-Zero)
Multipoint Calibration Curve Method
(1 st ~3 rd order Regression Curve or Segmented Standard Curve)
Manual Standard Curve: Input Concentration and ABS up to 7
• Simple Kinetics : Measurment Total Time: 2hr, Interval Time:≥1Sec 이상
Data View Type: Graph, or Activity/min
• ABS Ratio : Data view Type: Graph or Table
260/280 Ratio Without Background Correction
260/280 Ratio Without Background Correction at 320nm
• Inhibition Mode : Select a wavelength for Inhibition(at 412nm)
Auto Measuring: Blank/Control Cell
Special Inhibition: Kinetic Inhibition
• Self-Test Mode : Auto-Check- Halogen Lamp, Deuterium Lamp, Wavelength Calibration
Wavelength user Setup: Correct for Wavelength Calibration
◈ Accessory
1. Temperature Cell Holder
2. Micro Volume Cell Holder
3. Long-Path Cell Holder
4. Round Cell Holder
5. Film Cell Holder
6. Sipper System 예일테크 2008.05.23
Optizen 2120UV+
◈ Product Information
빛의 양을 전기적 에너지로 바꾸어서 측광(測光)하는 장비로서 광원으로부터 나오는 빛을 필터에 의하여 한정된
파장 범위의 빛을 선택하여 시료용액을 흡광용기(셀)에 담아, 빛을 통과시키어 흡광도를 측정하는 장비.
Optizen2120UV+는 High Precision sine Drive 단색화 장치를 탑재하여 고 정밀/고해상도를 구현하였으며, Noise Reduction Circuit를 통해 전압 및 신호처리가 안정화 되어 측정값이 우수하고 OptizenView(PC Windows Software, Software특허등록)을 이용할 경우 Optizen 2120UV+ 는 기능을 더욱 확장시켜 다양한 분야에 응용.
• ABM(Auto Blank Measuring)측정방식
측정시간의 경과에 따르는 바탕시료 값의 변화를 최소화시키기 위하여 매번 자동적으로 제로값을 실시간 측정하여
보정합니다. 이로 인하여 시간 경과에 따르는 떨림 현상을 최소화하였습니다.
• AGC(Automatic Gain Control)회로 채용
광원(Tungsten-Halogen Lamp)은 짧은 파장의 빛을 얻기 위해서는 온도를 높여야 합니다.
그러나 온도가 올라갈수록 강한 파장과 약한 파장간의 빛의 세기의 차이가 더욱 커지게 됩니다.
이러한 광학적 세기에 대한 차이를 극복하고 이상적인 광원의 특성에 근접하기 위하여 Optizen 2120UV+는
Photodiode Preamp의 Gain을 내부 CPU에서 자동적으로 수행하도록 설계가 되어 있습니다.
• LC mirror Changer 시스템
Lamp Changing Mirror는 LC Motor 와 바로 연결되어 벨트 타입의 Mirror에서 발생되는 Banklash현상을 최대한
줄였습니다. 또한 매번 장비를 켤 때마다 자동으로 최대광량을 찾게 되어 있습니다. 그러므로 Optizen 2120UV+는
광량과 파장 정밀도가 우수합니다.
• 다수/다량의 시료를 한번에 측정
Optizen 2120UV+는 Multi Cell Holder를 별도로 구매하는 타사 제품에 비하여 Automatic Cell Holder
(8Cell, Rotary Type)을 기본으로 제공합니다. 정밀 광로 설계와 마이크로 Micro Stepping 제어 기술로 구현한 Rotary
Type의 8-Cell Holder는 정확하면서도 빠르고 편리한 시료 측정을 할 수 있습니다.
• Easy Interface
Optizen 2120UV+는 데이터를 출력할 경우 일반 프린터를 별도의 연결 장치 없이 바로 연결하여 사용할 수 있습니다.
또한 PC Windows Software인 OptizenView를 이용하여 PC에서 사용할 경우 R232C케이블만으로 간단히
연결할 수 있으며, 기타 액세서리도 간편하게 연결됩니다.
• RTC
전용 칩을 사용하여 데이터를 측정한 시간을 정확히 알 수 있도록 하였습니다.
• Split Beam
2개의 센서보드를 이용하여 빛의 분할 방식을 적용한 Blank a Sample를 통과한 빛과 아무것도 통과하지 않은 2가지
빛을 측정하여 광량변화에 대한 Drift를 보정하는 방식을 구현하였습니다.
◈ Hardware Specification
• RTC
• Split Beam
• Wavelength Range : 190nm to 1100nm
• Spectral Band pass width : < 1nm
• Wavelength Accuracy : < ± 0.5nm
• Wavelength Reproducibility : < ± 0.1nm
• Monochromator : Modified Czerny-turner type With 1200 lines/mm Blazed grating
• Stray Light : 0.05 %T at 220 & 340 nm
• Photometric Range : -0.1 to 3.0A, 0 to 125%
• Photometric Accuracy : < 1% at 1A
• Photometric Reproducibility : ± 0.001A
• Noise Level : < 0.001A
• Drift : 0.002A/hr at 340 nm
• Stability : ±0.002 A/hr
• Light Source : Tungsten and Halogen lamp and Deuterium lamp
• Display Mode : Backlight, Graphical, Liquid Crystal Display with Contrast Control
• Sample Holder : Automatic Rotary type 8-position Multi-Cell Holder
• Interface Ports : RS-232C Serial and Centronics ports
• Wavelength Slew Rate : 5000nm/min
• Wavelength Scan Rate : Maximum 1000nm/min
• Standard Capability : Absorbance / % transmittance, concentration and file manager
• Real-Time PC S/W : Automatic multi-cell & multi-wavelength measure
Advanced multi-survey scan
High order standard curves
Time based scan(simple kinetics)
Absorbance ratio
User defined function
◈ Software Specification
• ABS/%T/Conc. : Display of all Data -%T, ABS, Concentration
Measure Absorbance at up to 10 Wavelengths
Multi Selectors 1 to 7 Cell Number
Selected Unit
• Survey Scan : Scale Mode-Manual, Auto, Cursor, Peaks Valleys
ABS.%T Conversion
• Standard Curve : Single-Point Calibration Curve(Zero or Non-Zero)
Multipoint Calibration Curve Method
(1 st ~3 rd order Regression Curve or Segmented Standard Curve)
Manual Standard Curve: Input Concentration and ABS up to 7
• Simple Kinetics : Measurment Total Time: 2hr, Interval Time:≥1Sec 이상
Data View Type: Graph, or Activity/min
• ABS Ratio : Data view Type: Graph or Table
260/280 Ratio Without Background Correction
260/280 Ratio Without Background Correction at 320nm
• Inhibition Mode : Select a wavelength for Inhibition(at 412nm)
Auto Measuring: Blank/Control Cell
Special Inhibition: Kinetic Inhibition
• Self-Test Mode : Auto-Check- Halogen Lamp, Deuterium Lamp, Wavelength Calibration
Wavelength user Setup: Correct for Wavelength Calibration
◈ Accessory
1. Temperature Cell Holder
2. Micro Volume Cell Holder
3. Long-Path Cell Holder
4. Round Cell Holder
5. Film Cell Holder
6. Sipper System 예일테크 2008.05.23
1
mecasys Optizen 3220UV
Optizen 3220UV
◈ Product Information
Double Beam Spectrophotometer는 자외/가시광선 영역의 Spectrophotometer 중 최고 수준의 기술로 구현되는 장비입니다. 따라서, Spectrophotometer와 관련된 광학기술, 전자 회로 설 및 제어 기술, 초정밀 구동 메커니즘 설계 및 구동 기술, 정밀 고속 광 검출 기술 등이 확보되어야 합니다. 또한, 광분할기를 이용한 대칭형 광학 시스템 설계 기술을 바탕으로 교란 신호의 감소 장치 및 고속 신호 동기화 모듈 등은 실시간 분광 측정 시스템이나 고정밀 물성 분석 시스템 등에 활용, Spectrophotometer에서 시료의 흡광도를 측정하기 위해서는 광원으로부터의 기준광의 세기와 시료를 지나고 난 후의 측정광을 비교합니다. 기존의 단일빔 방식의 Spectrophotometer는 기준광과 시료 측정광의 세기를 측정하는 시간의 차이가 발생하며 시간에 따른 광원의 변동에 의해 측정 오차가 발생합니다. 이와 같은 문제를 해결하기 위하여, 광원으로부터 나온 빛을 이중 빔으로 분리하여, 기준광과 시료 측정광을 동시에 측정하는 시스템이 Double Beam Spectrophotometer입니다.
• Stable For You
Windows XP 기반의 구동환경이 훨씬 친숙하고 안정적인 구동환경을 제공합니다.
PC 다루듯 누구나 쉽게 Spectrophotometer를 다루세요
Windows XP 기반의 Optizen 3220UV는 PC 환경과 동일한 DATA 저장 및 처리 환경을 제공합니다.
Network이나 USB를 이용, 안정적이고 자유로운 DATA 이동이 가능합니다.
최초로 더블빔 방식의 Spectrophotometer를 국산화하여, 더욱 안정적인 측정결과를 제공합니다.
더욱 강력해진 AGC(Auto Gain Control)회로 및 SLC(Sliding LC Mirror Changer)시스템을 통한 완전한 DATA를
경험해 보시기 바랍니다.
• Convenient For You
작은 LCD 화면만큼이나 답답하던 실험, 이제 17 Inch LCD 모니터(기본 사양)가 주는 편안함이 당신의 실험을
더욱 편안하게 만듭니다. Touch Screen을 선택하시면, 손가락 하나로 모든 설험을 진행하실 수 있습니다.
빠르게 변화하는 분석환경을 직접 경험해 보세요. IT로 더욱 강해진 Optizen 3220UV가 제공하는
Network를 이용한 실시간 업그레이드를 경험해 보시기 바랍니다.
Optizen 3220UV는 자가 진단 시스템을 통해 기기를 켤 때마다 최적의 실험 환경을 제공하며,
사용자들이 손쉽게 기기의 상태를 확인할 수 있습니다.
• Always Ready For You
한번 고장나면 오랫동안 실험을 못하시지는 않으셨습니까? 이제 Network을 통해 바로 진단받고 바로
처리가 가능합니다. Network 상에서 A/S가 불가능한 부분이 있을 경우, 24시간 안에 대체기기를 제공해 드립니다.
Optizen 3220UV는 국내 기술로 만드는 유일한 더블빔 Spectrophotometer로서 다른 어떤 제품에 비해서
신속한 A/S를 약속드립니다.
◈ Specification
► Photometric System Double Beam Optics ► Spectral BandWidth < 1.0nm ► Wavelength Range 190 ~ 1100nm Accuracy < ± 0.3nm (at D2 Peak 656.1nm, 486.0nm) Reproducibility < ± 0.1nm Setting 0.1nm Slew Rate about 5000nm/min Scanning Speed Max. 3000nm/min ► Photometric Range -0.5 ~ 4.0 ABS Accuracy ± 0.004 ABS (at 1.0 ABS) Reproducibility ± 0.002 ABS (at 1.0 ABS) ► Stray Light < 0.05%T (220nm, 340nm) ► Baseline Stability < ± 0.001 ABS/h (at 550nm) ► Baseline Flatness < ± 0.001 ABS (200 ~ 1100nm) ► Light Source Tungsten-Halogen Lamp & Deuterium Lamp ► Lamp Change Wavelength 340 ~ 410nm (Default 370nm), include Auto Position System ► Monochromator Modified Czerny-Turner type with 1200 lines/mm blazed Grating ► Detector Silicone Photodiode ► Power Requirement AC 220V, 50/60Hz
◈ 기본 탑재 모드
► ATC + STC
Spectrophotometer의 가장 기본적인 모드로 흡광도/투과율/농도를 측정합니다.
- 검량선을 별도로 불러올 필요 없이 바로 확인하면서 농도 측정이 가능합니다.
- 실험 때마다 검량선을 그릴 필요가 없습니다. 흡광도 값을 기억하고 계신다면 직접 입력으로 검량선을
작성하실 수 있습니다.
- 0점을 지나는 1차식부터 2, 3차식, 꺽은선 그래프까지 원하는 그래프 형태를 선택하실 수 있습니다.
► Survey Scan
특정 파장 영역의 스펙트럼을 보실 수 있는 모드입니다.
- 동시에 최대 8개 샘플에 대해 스펙트럼 분석이 가능
- Graph의 원하는 부분만 확대 가능 (최대 100배)
- 동일 파장 구간일 경우, 다른 창에서 측정한 Graph를 한창에서 겹쳐볼 수 있음
- 사용자의 설정에 따라 Peak/Valley를 자동으로 검색해 보여줌
- 측정 Step에 관계없이 Curve Fitting을 통해 0.1nm단위의 Data를 자동으로 계산
- 겹쳐진 여러 Graph 중 원하는 Graph들만 선택해서 보기
- 원하는 특정 파장의 흡광도 값을 Graph에 표시 및 출력
► KINETIC
촉매 반응, 효소 등 시간에 따른 흡광도/투과도 변화를 측정하실 수 있습니다.
- Graph의 원하는 부분만 확대 가능 (최대 100배)
- 동일 파장 구간일 경우, 다른 창에서 측정한 Graph를 한창에서 겹쳐볼 수 있음
◈ Accessory
1. Temperature
Water Circulator를 이용하여 온도를 제어하는 Single Cell Holder입니다.
- Temperature Range : -10도 ~ -80도
2. Micro Volume Cell Holder
1000ul이하의 Volume 측정시 사용하는 Single Cell Holder입니다.
- Pathlength : 10mm, Center height : 8.5mm
3. Film Cell Holder - Wide형
광학필름과 같이 빛의 투과가 가능한 Magnetic Film Sample의 투과율 측정시 사용하는 Single Cell Holder입니다.
- Sample Limit : Thickness - 5mm/W × H - 100mm × 70mm
4. Film Cell Holder - Small형
Film Cell Holder - Wide형 보다 작은 사이즈의 Sample에 대한 투과율 측정시 사용하는 Single Cell Holder입니다.
- Sample Limit : Thickness - 2mm/W × H - 10mm × 30mm
5. Round Cell Holder
Test Tube를 이용한 측정시 사용하는 Single Cell Holder입니다.
- Test Tube Deepness : 16mm, 25mm
- Test Tube Height : ≤100mm 예일테크 2008.05.23
Optizen 3220UV
◈ Product Information
Double Beam Spectrophotometer는 자외/가시광선 영역의 Spectrophotometer 중 최고 수준의 기술로 구현되는 장비입니다. 따라서, Spectrophotometer와 관련된 광학기술, 전자 회로 설 및 제어 기술, 초정밀 구동 메커니즘 설계 및 구동 기술, 정밀 고속 광 검출 기술 등이 확보되어야 합니다. 또한, 광분할기를 이용한 대칭형 광학 시스템 설계 기술을 바탕으로 교란 신호의 감소 장치 및 고속 신호 동기화 모듈 등은 실시간 분광 측정 시스템이나 고정밀 물성 분석 시스템 등에 활용, Spectrophotometer에서 시료의 흡광도를 측정하기 위해서는 광원으로부터의 기준광의 세기와 시료를 지나고 난 후의 측정광을 비교합니다. 기존의 단일빔 방식의 Spectrophotometer는 기준광과 시료 측정광의 세기를 측정하는 시간의 차이가 발생하며 시간에 따른 광원의 변동에 의해 측정 오차가 발생합니다. 이와 같은 문제를 해결하기 위하여, 광원으로부터 나온 빛을 이중 빔으로 분리하여, 기준광과 시료 측정광을 동시에 측정하는 시스템이 Double Beam Spectrophotometer입니다.
• Stable For You
Windows XP 기반의 구동환경이 훨씬 친숙하고 안정적인 구동환경을 제공합니다.
PC 다루듯 누구나 쉽게 Spectrophotometer를 다루세요
Windows XP 기반의 Optizen 3220UV는 PC 환경과 동일한 DATA 저장 및 처리 환경을 제공합니다.
Network이나 USB를 이용, 안정적이고 자유로운 DATA 이동이 가능합니다.
최초로 더블빔 방식의 Spectrophotometer를 국산화하여, 더욱 안정적인 측정결과를 제공합니다.
더욱 강력해진 AGC(Auto Gain Control)회로 및 SLC(Sliding LC Mirror Changer)시스템을 통한 완전한 DATA를
경험해 보시기 바랍니다.
• Convenient For You
작은 LCD 화면만큼이나 답답하던 실험, 이제 17 Inch LCD 모니터(기본 사양)가 주는 편안함이 당신의 실험을
더욱 편안하게 만듭니다. Touch Screen을 선택하시면, 손가락 하나로 모든 설험을 진행하실 수 있습니다.
빠르게 변화하는 분석환경을 직접 경험해 보세요. IT로 더욱 강해진 Optizen 3220UV가 제공하는
Network를 이용한 실시간 업그레이드를 경험해 보시기 바랍니다.
Optizen 3220UV는 자가 진단 시스템을 통해 기기를 켤 때마다 최적의 실험 환경을 제공하며,
사용자들이 손쉽게 기기의 상태를 확인할 수 있습니다.
• Always Ready For You
한번 고장나면 오랫동안 실험을 못하시지는 않으셨습니까? 이제 Network을 통해 바로 진단받고 바로
처리가 가능합니다. Network 상에서 A/S가 불가능한 부분이 있을 경우, 24시간 안에 대체기기를 제공해 드립니다.
Optizen 3220UV는 국내 기술로 만드는 유일한 더블빔 Spectrophotometer로서 다른 어떤 제품에 비해서
신속한 A/S를 약속드립니다.
◈ Specification
► Photometric System Double Beam Optics ► Spectral BandWidth < 1.0nm ► Wavelength Range 190 ~ 1100nm Accuracy < ± 0.3nm (at D2 Peak 656.1nm, 486.0nm) Reproducibility < ± 0.1nm Setting 0.1nm Slew Rate about 5000nm/min Scanning Speed Max. 3000nm/min ► Photometric Range -0.5 ~ 4.0 ABS Accuracy ± 0.004 ABS (at 1.0 ABS) Reproducibility ± 0.002 ABS (at 1.0 ABS) ► Stray Light < 0.05%T (220nm, 340nm) ► Baseline Stability < ± 0.001 ABS/h (at 550nm) ► Baseline Flatness < ± 0.001 ABS (200 ~ 1100nm) ► Light Source Tungsten-Halogen Lamp & Deuterium Lamp ► Lamp Change Wavelength 340 ~ 410nm (Default 370nm), include Auto Position System ► Monochromator Modified Czerny-Turner type with 1200 lines/mm blazed Grating ► Detector Silicone Photodiode ► Power Requirement AC 220V, 50/60Hz
◈ 기본 탑재 모드
► ATC + STC
Spectrophotometer의 가장 기본적인 모드로 흡광도/투과율/농도를 측정합니다.
- 검량선을 별도로 불러올 필요 없이 바로 확인하면서 농도 측정이 가능합니다.
- 실험 때마다 검량선을 그릴 필요가 없습니다. 흡광도 값을 기억하고 계신다면 직접 입력으로 검량선을
작성하실 수 있습니다.
- 0점을 지나는 1차식부터 2, 3차식, 꺽은선 그래프까지 원하는 그래프 형태를 선택하실 수 있습니다.
► Survey Scan
특정 파장 영역의 스펙트럼을 보실 수 있는 모드입니다.
- 동시에 최대 8개 샘플에 대해 스펙트럼 분석이 가능
- Graph의 원하는 부분만 확대 가능 (최대 100배)
- 동일 파장 구간일 경우, 다른 창에서 측정한 Graph를 한창에서 겹쳐볼 수 있음
- 사용자의 설정에 따라 Peak/Valley를 자동으로 검색해 보여줌
- 측정 Step에 관계없이 Curve Fitting을 통해 0.1nm단위의 Data를 자동으로 계산
- 겹쳐진 여러 Graph 중 원하는 Graph들만 선택해서 보기
- 원하는 특정 파장의 흡광도 값을 Graph에 표시 및 출력
► KINETIC
촉매 반응, 효소 등 시간에 따른 흡광도/투과도 변화를 측정하실 수 있습니다.
- Graph의 원하는 부분만 확대 가능 (최대 100배)
- 동일 파장 구간일 경우, 다른 창에서 측정한 Graph를 한창에서 겹쳐볼 수 있음
◈ Accessory
1. Temperature
Water Circulator를 이용하여 온도를 제어하는 Single Cell Holder입니다.
- Temperature Range : -10도 ~ -80도
2. Micro Volume Cell Holder
1000ul이하의 Volume 측정시 사용하는 Single Cell Holder입니다.
- Pathlength : 10mm, Center height : 8.5mm
3. Film Cell Holder - Wide형
광학필름과 같이 빛의 투과가 가능한 Magnetic Film Sample의 투과율 측정시 사용하는 Single Cell Holder입니다.
- Sample Limit : Thickness - 5mm/W × H - 100mm × 70mm
4. Film Cell Holder - Small형
Film Cell Holder - Wide형 보다 작은 사이즈의 Sample에 대한 투과율 측정시 사용하는 Single Cell Holder입니다.
- Sample Limit : Thickness - 2mm/W × H - 10mm × 30mm
5. Round Cell Holder
Test Tube를 이용한 측정시 사용하는 Single Cell Holder입니다.
- Test Tube Deepness : 16mm, 25mm
- Test Tube Height : ≤100mm 예일테크 2008.05.23
내용이 없습니다.
